ПЭТ-тара и выдув
Цех выдува и розлива: компоновка, площадь, инженерия
Ошибки компоновки стоят дороже ошибок в выборе оборудования: линию можно донастроить, а несущую стену и высоту потолка — нет. Планировка считается до заказа машин.
Логика потока
Правильный цех строится по принципу однонаправленного потока: сырье и преформа входят с одной стороны, готовая паллета выходит с другой, а пути чистой и грязной зон не пересекаются.

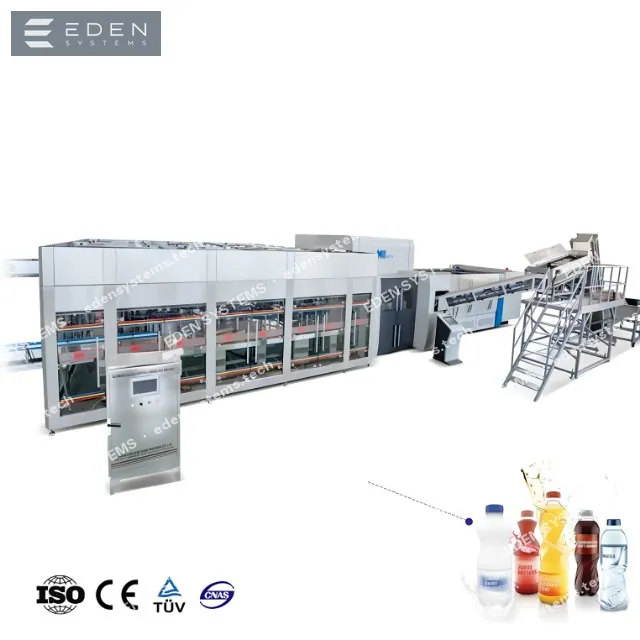

Выдув отделяется от розлива: это шумный и запыленный участок с высокой температурой. Между ними ставится воздушный транспортер бутылки либо применяется комбиблок, где выдув и розлив объединены в одном корпусе.
Комбиблок экономит площадь, убирает транспортер и снижает риск загрязнения бутылки, но привязывает выдув и розлив друг к другу: остановка одного узла останавливает второй.
Ориентиры по площади и инженерии
| Параметр | Линия 6000 бут/час | Линия 12000 бут/час |
|---|---|---|
| Площадь производственного зала | 600-900 м² | 1200-1800 м² |
| Высота до низа конструкций | от 5 м | от 6 м |
| Склад преформы и крышки | 200-300 м² | 400-600 м² |
| Склад готовой продукции | от 500 м² | от 1000 м² |
| Электрическая мощность | 250-400 кВт | 500-800 кВт |
| Пол | Промышленная плита с уклонами и трапами | То же, с усиленной несущей способностью |
Что закладывается в проект помещения
- Уклоны и трапы
- Розлив — мокрый процесс. Без правильных уклонов вода стоит на полу и создает риск для персонала и микробиологии.
- Вентиляция
- Отдельно для выдува с его теплом и для зоны розлива с требованиями по чистоте воздуха.
- Ремонтные зоны
- Проходы не менее 1,2 м вокруг машин и место для выката узлов при обслуживании.
- Ворота и маршруты погрузчика
- Пути движения техники не должны пересекать зону розлива.
- Резерв под расширение
- Место под вторую линию или дополнительный формат закладывается сразу.
Частые вопросы
Выдув в отдельном помещении или в общем зале?
Отдельное помещение предпочтительнее из-за шума, тепла и пыли. При комбиблоке вопрос снимается, потому что выдув интегрирован в блок розлива.
Какая высота потолка нужна?
От 5 метров для стандартной линии: этого требует воздушный транспортер, паллетайзер и обслуживание верхних узлов машин.
Можно ли разместить производство в готовом ангаре?
Часто да, но потребуется устройство промышленного пола, инженерных сетей и обеспечение требований по чистоте зоны розлива. Это отдельная статья бюджета, которую нужно посчитать до аренды.
