Линия фасовки косметики
Косметика и фармацевтика: точное поршневое дозирование малых объемов, работа с флаконом, банкой, тубой и дозатором, чистая зона и полная прослеживаемость партии.
- Продукт
- Кремы, лосьоны, гели, сыворотки, шампуни, мази
- Вязкость
- до 100 000 сП
- Тара
- Флакон, банка, туба, айрлесс 5 мл – 1 л
- Производительность
- 800–6 000 ед/ч
- Дозирование
- Сервопоршневое, ±0,5 %
- Укупорка
- Помпы, дозаторы, флип-топ, винтовые колпачки
- Запайка туб
- Горячий воздух, обрезка и тиснение партии
- Материалы
- AISI 316L, уплотнения фармацевтического класса
- Объем налива
- 5–500 мл, точность ±0,5 %
- Материалы тракта
- AISI 316L — контакт с продуктом, AISI 304 — рама и ограждения
- Управление
- ПЛК Siemens / Omron, панель 10–15", рецепты форматов, журнал аварий
- Электропитание
- 380 В ±5 %, 3 фазы, 50 Гц ±1 %
- Условия эксплуатации
- 10–40 °C, влажность до 80 %, без выпадения конденсата
Параметры линии
О решении
Косметические продукты дороги, а объемы дозы малы — поэтому приоритет отдается точности и отсутствию потерь. Сервопоршневой дозатор с антикапельным клапаном обеспечивает отклонение в пределах ±0,5 % даже на дозах 5–30 мл.
Линия строится модульно: наливной автомат, укупорка помп и флип-топов, тубонаполнитель с горячей запайкой, этикетировщик и датировщик. Для фармацевтических продуктов добавляется чистая зона и валидируемая мойка.
Косметическая линия — это точная малая доза и презентабельная тара. Поршневые дозаторы 5–500 мл с сервоприводом, бережная передача флаконов без царапин и укупорка помпами, спреями и диспенсерами с ориентацией по этикетке.
Что заложено в конструкцию
Точная малая доза
Сервопоршень отмеряет от 5 мл с повторяемостью, недостижимой для гравитационного налива.
Без потерь продукта
Антикапельный клапан и вакуумный отсос капли: дорогая рецептура не остается на горловине и не пачкает этикетку.
Работа с тубами
Ориентация тубы по метке, наполнение, горячая запайка шва, обрезка и тиснение номера партии.
Чистая зона
Ламинарный поток над зоной налива, исполнение под требования GMP для фармацевтических продуктов.
Ориентация флакона
Сервопозиционер выставляет фигурный флакон и помпу в одно положение относительно этикетки — товарный вид полки без ручной доводки.
Единый такт линии
Производительность каждого узла закладывается с запасом 10–15 % относительно наливного автомата, чтобы этикетировщик или упаковщик не становились узким местом.
Учет и прослеживаемость
Отчеты по сменам, партиям и браку, датировка на таре и коробе, выгрузка данных в MES или 1С заказчика.
Состав линии по ходу продукта
8 позиций по ходу продукта. Каждый узел открывается в каталоге: серии, характеристики, состав поставки и запрос КП по конкретной машине.
- 1
1. Подача тары
Разгрузчик флаконов или ручная загрузка на транспортер с обдувом ионизированным воздухом.
Розлив косметики и фармацевтики →
- 2
2. Подготовка продукта
Реактор-гомогенизатор, вакуумная деаэрация и подача в бункер с мешалкой.
Розлив косметики и фармацевтики →
- 3
3. Поршневой налив
Сервопоршневой дозатор с погружной трубой и антикапельным клапаном.
Розлив косметики и фармацевтики →
- 4
4. Тубонаполнитель (альтернатива)
Наполнение тубы, горячая запайка шва, обрезка и тиснение партии.
Розлив косметики и фармацевтики →
- 5
5. Укупорка помп и дозаторов
Подача, ориентация и навинчивание помпы или флип-топа с контролем момента.
Укупорочное оборудование →
- 6
6. Контрольные весы
Взвешивание каждой единицы с обратной связью на дозатор и отбраковкой.
Маркировка и контроль качества →
- 7
7. Этикетировка и датировка
Самоклеящаяся этикетка на круглую и фигурную тару, дата и партия.
Этикетировочное оборудование →
- 8
8. Упаковка в пенал и короб
Картонажная машина, укладка в короб, заклейка и паллетирование.
Упаковка и паллетирование →
Подбор модели линии
Подбор дозатора по вязкости продукта
Кремы и густые эмульсии требуют поршневого дозатора, жидкие средства — мембранного или гравитационного налива.
| Тип продукта | Способ дозирования | Диапазон дозы | Производительность |
|---|---|---|---|
| Крем, лосьон, маска | поршневой, с подогревом бака | 10–500 мл | 1 500–3 000 шт/ч |
| Шампунь, гель для душа | мембранный насос | 50 мл – 1 л | 2 000–4 000 шт/ч |
| Тональный крем, серум | поршневой с точной дозой | 5–100 мл | 1 200–2 500 шт/ч |
| Жидкое мыло, антисептик | гравитационный или мембранный | 50 мл – 1 л | 2 500–5 000 шт/ч |
Точность дозы для мелкой тары (до 50 мл) — ±1 %, достигается за счет прецизионного поршневого насоса и сервопривода.
Тара и упаковка
| Материал тары | Форма | Объем | Способ укупорки |
|---|---|---|---|
| PET / PP / стекло | круглая, овальная банка | 10–500 мл | винтовой колпачок, диспенсер |
| Флакон с помпой | круглая, квадратная | 50 мл – 1 л | помпа-дозатор, спрей-триггер |
| Туба | цилиндрическая, ламинат | 30–200 мл | запайка или колпачок флип-топ |
Форматные части рассчитаны на быструю переналадку между несколькими SKU в рамках одной смены.
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Материалы контакта с продуктом | AISI 316L, силиконовые уплотнения |
| Подогрев продуктового бака | до 60 °C для вязких эмульсий |
| Температура помещения | 18–28 °C |
| Электропитание | 380 В, 3 фазы, 50 Гц |
Технологическая схема линии
Линия розлива косметики собирается под конкретный продукт: кремы и эмульсии требуют поршневого дозатора с подогревом бака, жидкие средства — мембранного насоса на высокой скорости. Общая часть линии — точная дозировка малых объемов, укупорка помпой или диспенсером и аккуратная упаковка мелкой тары.
Ключевые особенности линии
- Поршневой дозатор с подогревом продуктового бака — вязкая эмульсия не застывает в трубопроводе
- Точность дозы для мелкой тары (10–50 мл) не хуже ±1 % за счет прецизионного насоса и сервопривода
- Ныряющее сопло с вакуумным отсосом капли — без потеков на горловине после налива
- Быстросменные форматные части: клеммы горловины и звездочки под баночку, тубу и флакон
- Контактные детали из нержавеющей стали AISI 316L с полировкой без застойных зон
- Совместимость с любой укупоркой: винтовой колпачок, помпа, спрей-триггер, флип-топ
- Инспекция объема налива и качества посадки крышки на просвет перед этикетировщиком
Компоновка для кремов, масок и лосьонов повышенной вязкости в баночке с винтовой крышкой.
- 1Подача пустых банок (унскрамблер)
- 2Продувка тары перед наливом
- 3Поршневой дозатор с подогревом продукта
- 4Установка и навинчивание крышки
- 5Инспектор уровня налива
- 6Этикетировочная машина
- 7Датер и маркировка партии
- 8Упаковка в короб с разделителями
Ключевые узлы линии
Что именно стоит за паспортной производительностью: исполнение контактных частей, логика работы и точки обслуживания по каждому узлу.
Головки ополаскивания
Подготовка тары
- Форсунки и коллектор из нержавеющей стали AISI 304/316, факельный распыл: расход воды ниже, промывка равномернее по всей внутренней поверхности.
- Захват горлышка с полимерной накладкой — бутылка удерживается за венчик, риск смятия и царапин на преформе сведен к минимуму.
- Насос промывки и трубная обвязка в санитарном исполнении, контур разбирается без инструмента.
- Рециркуляция ополаскивающей воды с фильтрацией — экономия до 30 % по сравнению со сбросом в дренаж.
Основные машины линии
Оборудование компоновки «Линия фасовки косметики»: каждая плитка ведет в каталог с сериями, характеристиками и запросом КП по конкретной машине.
Подача и ориентация флаконов
Унскрамблер ставит флакон или банку на транспортер в нужной ориентации, счетчик синхронизирует темп подачи с дозатором.
Поршневой дозатор кремов и лосьонов
Контактное объемное дозирование поршнем с подогревом продуктового бака и ныряющим соплом — без пены и вспенивания на высоковязких эмульсиях.

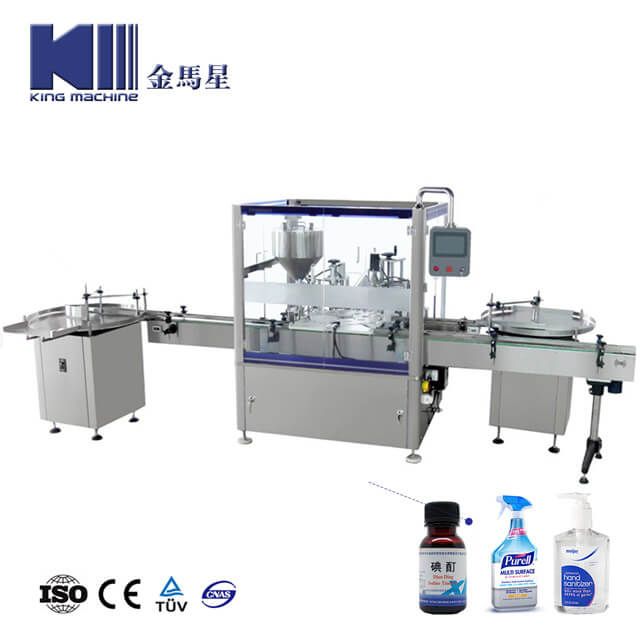

Наливной блок для жидких средств
Мембранный или поршневой насос для шампуня, геля для душа и жидкого мыла с сегментированной скоростью налива по уровню вязкости.

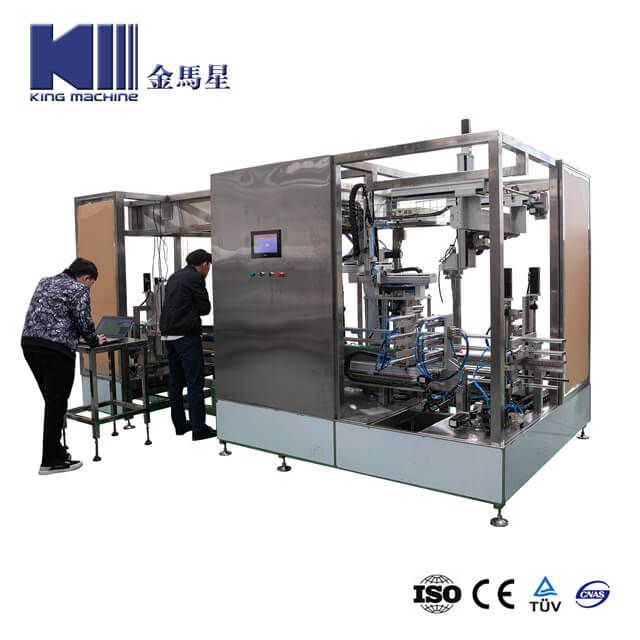

Быстросменные форматные части
Клеммы горловины, звездочки и направляющие меняются без инструмента — переход между баночкой, тюбиком и флаконом занимает минуты.
Укупорочный автомат с помпой-дозатором
Установка и обжим помпы, диспенсера или крышки-флип-топ с контролем усилия посадки на горловину.
Инспектор уровня и внешнего вида
Просвечивание тары на просвет: контроль объема налива, посторонних включений и качества посадки крышки.
Этикетировочная машина
Самоклеящаяся этикетка на круглую или плоскую тару, при необходимости — контрэтикетка на банке и тубе.
Датер и маркировка партии
Печать номера партии, даты изготовления и срока годности на дне или плече флакона.
Упаковка в короб и паллетирование
Укладка в гофрокороб с картонными разделителями под мелкую тару, заклейка и формирование паллеты.
Какой укупорочный элемент вы используете
Тип колпачка определяет исполнение укупорочного блока: головки, подачу и ориентацию элемента, момент затяжки или усилие напрессовки. Укажите свой вариант в заявке — подберем головку и сортировщик под него.
24/410, 28/410
Дозатор-помпа / триггер
Трубка обрезается по высоте флакона, головка завинчивает без закручивания трубки внутри емкости.
Укупорочный узел: Головка укупорки с подачей помп в ориентации
24 мм, 28 мм
Флип-топ / дисктоп колпачок
Крышка подается закрытой и ориентированной под этикетку, чтобы после укупорки клапан смотрел в нужную сторону.
Укупорочный узел: Пресс-головка + докрутка
PCO 1881 / 28 мм / 38 мм
Пластиковый винтовой колпачок
Кольцо первого вскрытия отрывается при открытии. Момент затяжки настраивается на HMI и контролируется по каждому патрону.
Укупорочный узел: Магнитная завинчивающая головка
Вспомогательные системы линии
Инженерная обвязка, без которой линия не выходит на паспортную производительность: подготовка воды и продукта, санитария, транспортировка тары.
Водоподготовка
Вода очищенная для косметических рецептур.
- Схема собирается по протоколу анализа исходной воды: механика, уголь, умягчение, обратный осмос
- Производительность станции с запасом 20 % к пиковому расходу линии и циклам мойки
- Мембраны с автоматической промывкой и частотным пуском насосов — без гидроударов
- Обеззараживание УФ и озоном, накопительный бак AISI 316 с дыхательным фильтром
Реакторный участок
Приготовление крема, эмульсии и геля.
- Вакуумный гомогенизатор с рубашкой нагрева и охлаждения
- Дозирование фазы масла и воды по массе, рецепт с версионностью
- Деаэрация эмульсии — продукт без пузырьков и с однородной текстурой
- Буферные емкости AISI 316L с санитарной арматурой
Фасовка вязких продуктов
Тюбики, банки и флаконы.
- Поршневое дозирование с точностью ±0,5 % и ныряющим соплом
- Подогрев тракта для густых кремов и восковых основ
- Быстросъемные детали контактной группы под частую смену SKU
- Малые серии от нескольких сотен единиц без потерь продукта
Укупорка и запайка тюбика
Оформление косметической упаковки.
- Ориентация тюбика по метке и горячая запайка хвостовика с тиснением партии
- Установка помпы, дозатора или флип-топа с контролем момента
- Индукционная мембрана под контроль первого вскрытия
- Инспекция наличия и посадки колпачка с отбраковкой
CIP-станция безразборной мойки
Мойка эмульсионного тракта после каждой рецептуры.
- Баки щелочи, кислоты и горячей воды с поддержанием температуры ±2 °C
- Программы мойки по рецептам: время фаз, концентрация и расход фиксируются протоколом
- Расходомер на подающей линии — фактический расход проверяется, а не берется «по паспорту»
- Возврат моющего раствора в баки с фильтрацией, сброс только по окончании ресурса
Маркировка и инспекция
Партия, дата и PAO-маркировка на упаковке.
- Каплеструйный или лазерный маркиратор: дата, смена, номер партии, код прослеживаемости
- Инспекция уровня налива, наличия и посадки колпачка с автоматической отбраковкой в карман
- Счетчики годной и отбракованной продукции по каждому часу смены
- Готовность к обязательной маркировке: агрегация коробов и паллет на выходе линии
Упаковка и паллетирование
Индивидуальная картонная пачка, короб и паллета.
- Термоусадочная упаковка в пленку или укладка в гофрокороб — формат под требования сети
- Паллетайзер с послойной укладкой по схеме, роботизированный вариант под ограниченную площадь
- Обмотчик паллеты с преднатяжением пленки: расход пленки ниже, паллета держит перевозку
- Печать и аппликация паллетной этикетки SSCC, передача данных в учетную систему
Типовые комплектации
1 200 ед/ч
1 200 ед/ч, флакон и банка
Тара: Флакон и банка 30–250 мл
- Линейный дозатор на 4 поршня
- Укупорка помп
- Однопозиционная этикетировка
4 000 ед/ч
4 000 ед/ч, промышленная линия
Тара: Флакон, туба, айрлесс 5–500 мл
- Роторный дозатор на 12 поршней
- Тубонаполнитель отдельным постом
- Контрольные весы и картонажная машина
Частые вопросы
Насколько точным будет налив крема 30 мл?
Сервопоршневой дозатор дает отклонение в пределах ±0,5 % от дозы, то есть около ±0,15 мл на 30 мл. Контрольные весы позволяют держать это значение стабильным всю смену.
Подходит ли линия для фармацевтики?
Да, в исполнении с чистой зоной, валидируемой мойкой и документированной прослеживаемостью партий.
Подходит ли линия для мелкосерийного производства?
Да, базовая комплектация на 2–4 дозатора рассчитана на 1 500–3 000 фл/ч и быструю смену рецептур; линия масштабируется добавлением дозаторов и укупорочных головок без замены рамы.
Как быстро выполняется переналадка между форматами?
Сменные детали (звезды, шейные захваты, направляющие) снимаются без инструмента, параметры формата хранятся рецептом в ПЛК. Типовая переналадка между близкими форматами — 20–40 минут, между разными типами тары — до 2 часов.
Что входит в поставку и сколько занимает запуск?
Поставка включает оборудование, схемы компоновки и обвязки, шеф-монтаж, пусконаладку, обучение персонала и приемо-сдаточные испытания на продукте заказчика. Типовой срок от подписания до выхода на паспортную производительность — 14–22 недели.
Запросить КП: Линия фасовки косметики
Укажите продукт, целевую производительность и формат тары — вернемся с компоновкой линии, спецификацией узлов, ориентиром по бюджету и сроком поставки.
